Catia – Remplacer des éléments d’esquisse

Cette fonction sert à remplacer un élément dans une esquisse en gardant les liens des fonctions référencées par cette esquisse.

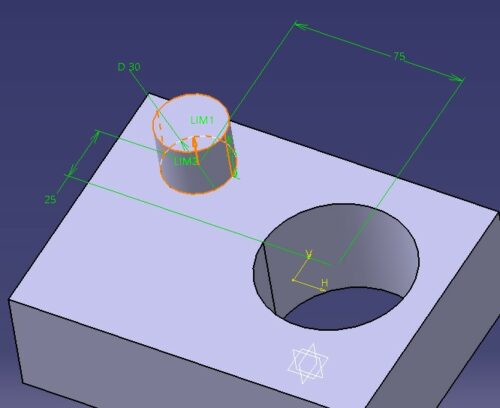

Sur cette pièce j’ai une extrusion qui est référencée par rapport au trou de diamètre 65 :

Lorsque l’on crée une géométrie contrainte automatiquement sur le repère d’esquisse, et que l’on veut déplacer une esquisse, on est souvent amené à détruire cette esquisse et la recréer.

Mais si je détruis le cercle et que j’en refait un autre, il faudra recréer les références des fonctions qui utilisent ce cercle :

Pour éviter de refaire les références on va utiliser la fonction remplacer, pour cela j’édite l’esquisse du trou puis je fais un cercle à côté du premier :

Puis je fais un clic droit sur le cercle d’origine et je choisis la fonction ‘’Remplacer’’ :

Je coche la case ‘’Supprimer les …….’’ Sur la ligne du haut, on voie que je remplace le cercle.3 par le cercle.4.

Je vérifie les références d’orientation, si une des orientations n’est pas correcte, il sufit de cliquer sur la flèche verte correspondante pour changer son orientation.

J’ai déplacé l’esquisse, le centre n’est plus calé sur le repère d’esquisse :

Je sors de l’esquisse, on peut voir que la fonction référencée par le trou c’est décaler de la valeur de déplacement du trou, cette fonction est toujours référencée par rapport à ce trou.
