Le fichier de réglage de la nomenclature. (*.fmt) : Ce fichier sert à régler le format de sortie de la nomenclature d’un assemblage dans CREO.

Par défaut il existe déjà un formatage  de ce fichier, il se trouve dans le répertoire d’installation de CREO   »Common Files\text\format.bft », ce qui nous intéresse c’est la possibilité d’y insérer des paramètres personnalisés (matière, masse, spécification fournisseur…)

1) Editer un fichier *.fmt ou le créer avec un éditeur de texte (ex: Note pad)

2) Créer un répertoire et y mettre le fichier *.fmt.

3) Configurer le config.pro afin que CREO prenne en compte le fichier .fmt.

Les fichiers de configuration des nomenclatures :

Par défaut il existe déjà un formatage  de ce fichier, ce qui nous intéresse c’est la possibilité d’y insérer des paramètres personnalisés (matière, masse, spécification fournisseur…)

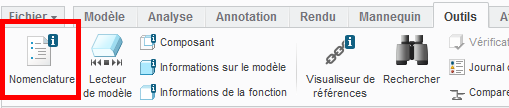

Je lance la nomenclature par défaut :

Pour cet exemple je vais laisser par défaut ‘’Niveau supérieur’’, je n’ai pas de sous assemblage, vous avez la possibilité de faire une nomenclature en incluant tous les niveaux de cet assemblage.

Ci-dessous la nomenclature avec les paramètres par défaut, la fenêtre du haut va faire apparaitre les assemblages et les sous-assemblages (si on a choisis l’option sous-assemblage) si des pièces sont communes à plusieurs sous-assemblages elles apparaîtront dans leurs sous-assemblages respectifs. Dans la fenêtre du bas c’est le récapitulatif de toutes les pièces de l’assemblage et des sous-assemblages, si des pièces font parties de plusieurs sous-assemblages elles n’apparaîtront pas en doublon seul leur quantités seront incrémentées.

Pour personnaliser le fichier de configuration de la nomenclature afin de pouvoir éditer une nomenclature avec des paramètres personnalisés,

Il faudra d’abord éditer un fichier *.fmt ou le créer avec un éditeur de texte (ex: Notepad) et l’enregistrer avec l’extension .fmt, puis configurer le config.pro pour que CREO prenne en compte votre fichier et pas celui par défaut (Si vous ne savez pas configurer ce fichier voir chapitre sur le config.pro), pour résumer :

Dans Fichier/Options, Ouvrir l’éditeur de configuration la fenêtre des options de recherche va s’ouvrir, dans la zone 1 entrer  le mot ’’bom’’ et lancer la recherche, dans la zone 2 le résultat de la recherche avec le mot ‘’bom’’ cliquer sur la ligne, dans la zone 3 entrer le chemin du fichier .bom puis dans la zone 4 cliquer sur ‘’Ajouter/Modifier’’, fermer la fenêtre.

Si je génère une nomenclature avec mon fichier bom :

Dans mon fichier j’ai ajouté la colonne DESIGNATION, dans cette colonne s’affiche le paramètre que j’ai créé dans les pièces.

Si j’édite mon fichier :

Détaillons ce fichier :

En haut par défaut le paramètre ‘’.breakdown’’ à ne pas supprimer seul, c’est un paramètre interne à Creo. Si vous ne voulez pas afficher la nomenclature de l’assemblage par arborescence mais juste le récapitulatif des pièces constituant l’assemblage il faudra supprimer les lignes jusqu’à ‘’.summary’’, comme ceci :

La ligne  ‘’.summary’’ à ne pas supprimer seule vous pouvez comme l’exemple ci-dessus supprimer les lignes ‘’.summary’’ ainsi que toutes les lignes situées sous ‘’.summary’’ :

De cette façon vous éditerez uniquement la nomenclature en arborescence de l’assemblage.

Si je compare la nomenclature éditée avec mon fichier .fmt et la nomenclature générée avec celui-ci :

En rouge les lignes situées en dessous ‘’.breakdown’’ seront à l’arborescence de assemblage, %$type et  %$name sont des paramètres Creo, respectivement le type de modèle (ici un assemblage) et nom du modèle c’est-à-dire le nom du fichier CAO, à la suite de ces deux paramètres vous pouvez indiquer d’autre paramètre créé dans l’assemblage ou des paramètres CREO, ainsi que du texte (ici le texte ‘’contient :’’), les paramètres CREO sont précédé des signes ‘’ %$’’ les paramètres personnalisés avec ‘’%’’.

En bleu les paramètres qui seront référencés dans la nomenclature,

‘’.row’’ représente une ligne de nomenclature dans laquelle une ou plusieurs colonne peuvent être créées, ici pour chaque pièce ou assemblage faisant partie de l’assemblage de tête, j’aurais une colonne pour le nom (%$name), une pour la quantité (%$quantity), une pour la désignation (paramètre personnalisé ‘’%designation’’),

En vert et jaune se sont les paramètres de nomenclature liés au récapitulatif des pièces de l’assemblage :
