Catia – Orientation des vues

Pour redresser une vue en coupe qui ne passes pas par les axes X/Y :

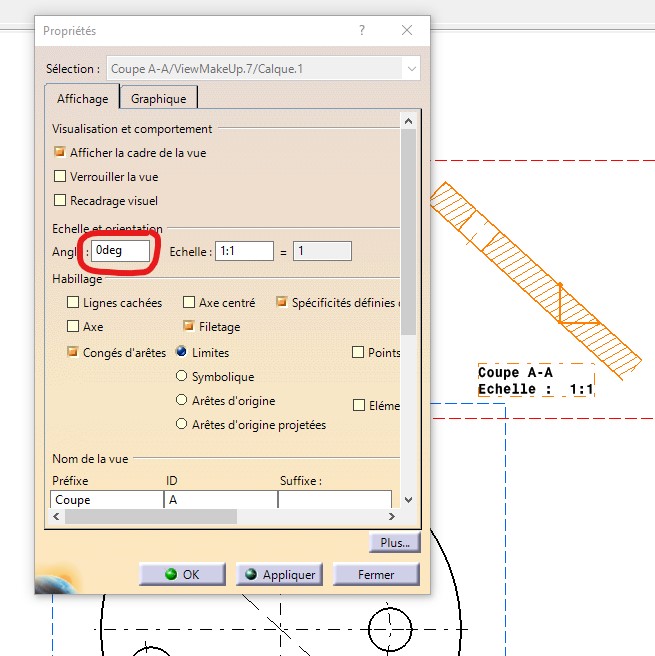

Il faut le faire par le menu des propriétés de la vue et modifier l’angle d’orientation, par default cet angle est à 0°, pour redresser la vue il faudra que j’indique l’ange approprié :

Ici la côte est dû à la position des trous, dont leurs positions dans l’esquisse sont cotées en X/Y :

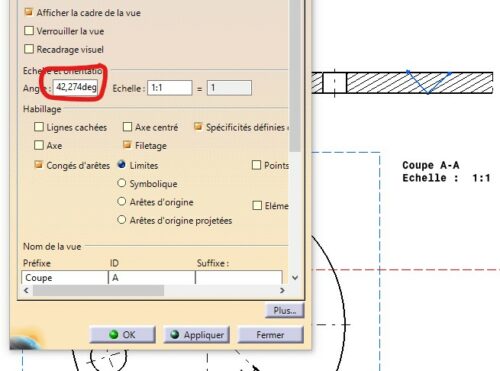

Je rentre l’angle dans la propriété d’orientation de la vue et je valide :

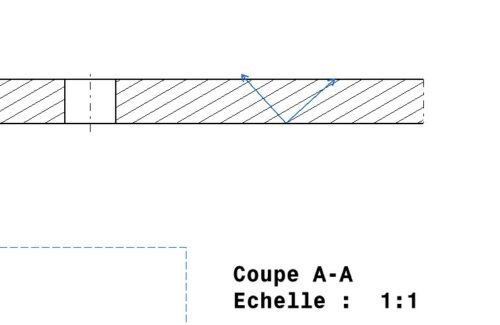

On peut voir que le repère de la pièce n’est pas orienté parallèlement à la vue :

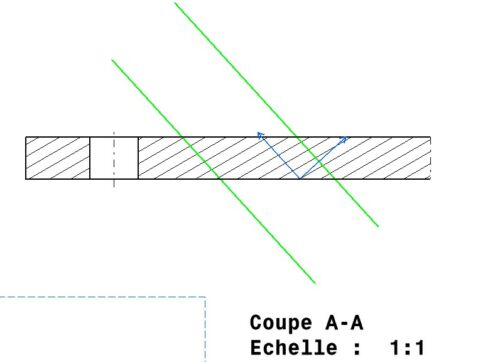

Et si je veux faire une vue interrompue celle-ci sera orienté par rapport au repère et non à la vue :

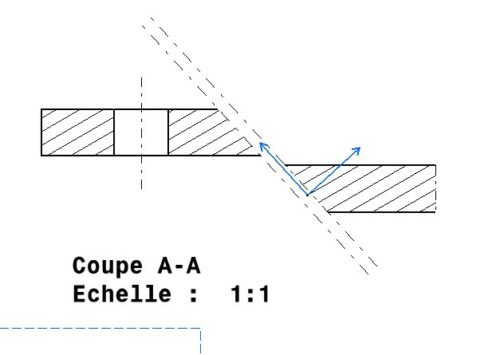

Résultat :

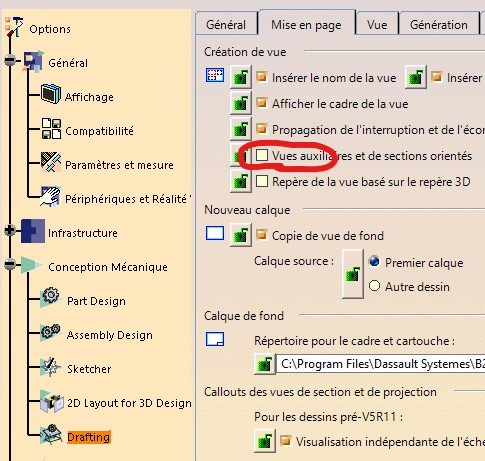

Pour éviter ceci, on va modifier une variable dans les options, Dans ‘’Options/Drafting/Mise en page’’, on coche l’option ‘’Vue auxiliaires et de section orientées’’

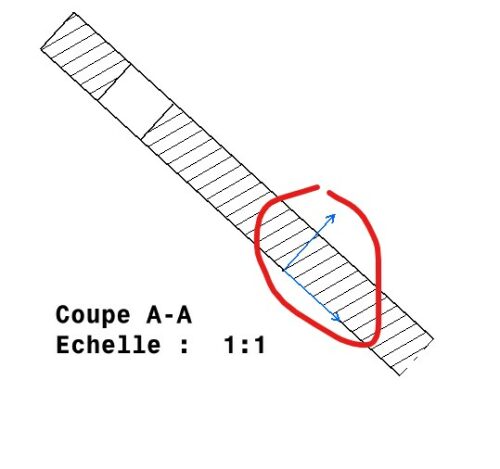

Si je refais une coupe, on voit que le repère est maintenant orienté par rapport à la pièce :

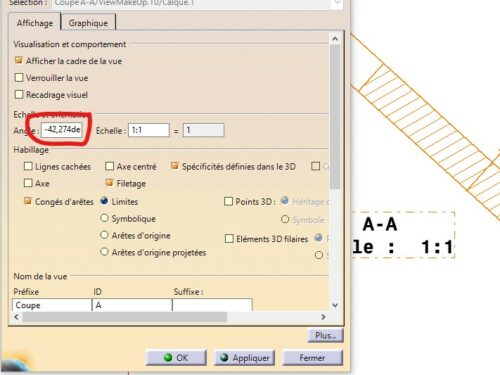

Dans les propriétés de la vue, on peut voir que l’angle par default n’est pas 0° mais l’angle de la coupe :

Si je veux redresser la vue, il suffira de mettre 0° à la place de l’angle :

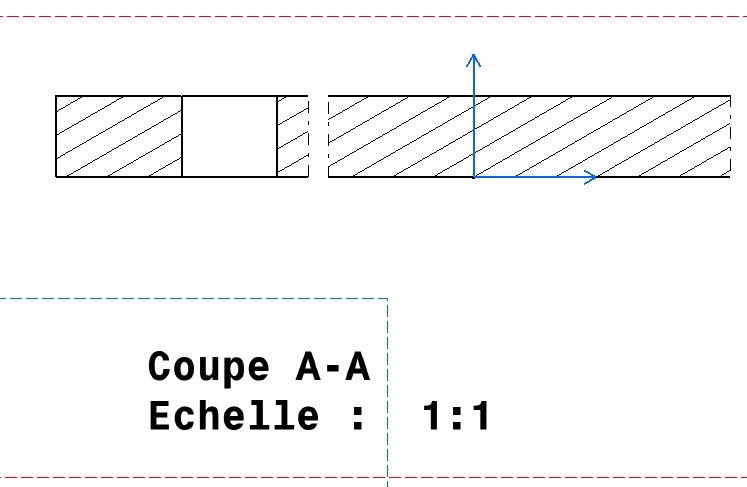

Résultat :

Si je refais une vue interrompue :
