Les publications permettent de ‘’Publier’’ des éléments qui pourront être utilisées par d’autre personnes, ces éléments pourront servir à positionner des composants avec des références communes à tous les utilisateurs, si ces publications sont modifiées, ces modifications seront propagées à tous les assemblages utilisant ces références sans avoir à replacer les composants dans chaque assemblages.
Avant d’assembler les composants, il faudra d’abord sélectionner dans les pièces les éléments à publier.
Dans la goupille ci-dessous, j’ai créé un axe qui va me servir de publication :
Pour publier l’axe, menu ‘’Démarrer / Publication…’’
Dans la boîte de dialogue ci-dessous je coche la case tout en bas (entourée en bleue), puis je sélectionne ‘’Options…’’ :
Je coche l’option ‘’Demander ‘’ en dessous ‘’Renommer l’élément’’, avec cette option choisies le système vous demandera à la création d’une publication si vous voulez que la référence sélectionnée porte le même nom que la publication :

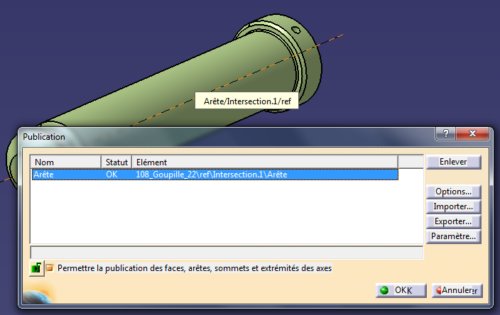

Je sélectionne l’axe créé comme première publication :
Puis je sélectionne le plan d’appui de la goupille come deuxième publication :
J’ai maintenant dans mon arbre modèle les deux références publiées :
Le renomme les deux références pour quelles soient explicites pour les autres utilisateurs :
Je vais maintenant créer des publications dans la pièce qui va recevoir la goupille, ici j’ai sélectionné l’axe vertical et la face supérieure, le choix n’est pas correct mais il va servir à la démonstration pour le changement de référence via les publications :

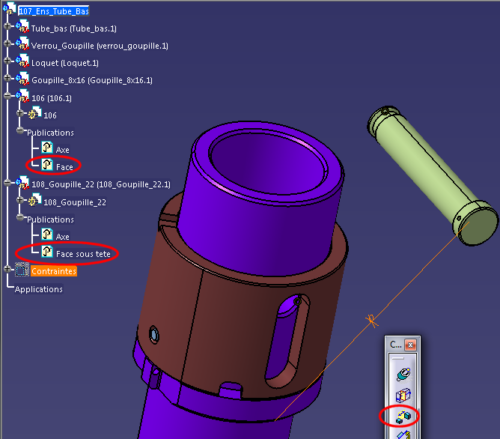

J’ai créé un assemblage dans lequel je viens insérer la goupille ,Pour la première contrainte, je me sers des publications crées, « Face et Face sous tête » :

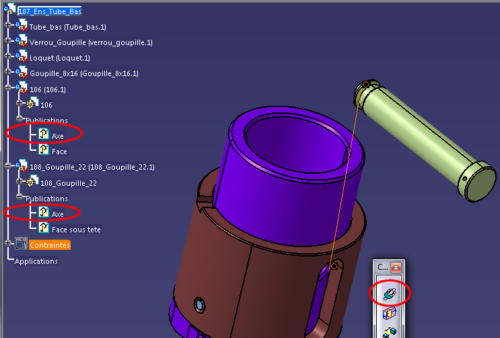

Puis pour la contrainte axiale je me sers des publications des axes des deux pièces :

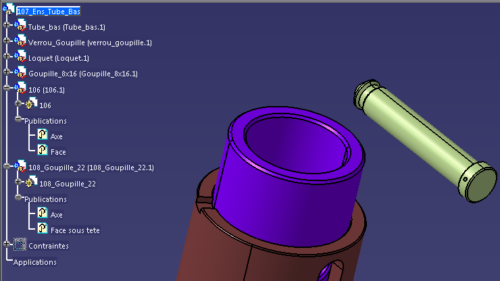

Je mets à jour l’assemblage :
Ce n’est pas le montage que je désirais, pour modifier le positionnement de la goupille, je vais me servir de la publication de l’axe du support et du plan de référence, je sélectionne dans la barre de menu Outils, Publication, puis je sélectionne l’axe publié et je le remplace par l’axe passant par le trou radial :
Je valide :
Je fais de même pour le plan d’appui, que je remplace par le plan tangent au cylindre :
Je valide et j’enregistre la pièce et je retourne dans l’assemblage :
