Pour ajouter des filetages et des taraudages dans CATIA, vous pouvez éditer les fichiers qui se trouvent sous le répertoire : « \Dassault Systemes\B20\win_b64\reffiles\standard », dans ma version de CATIA il y a deux fichiers qui définissent les filetages, le fichier « MetricThickPitch.txt » et le fichier « MetricThinPitch.txt », vous pouvez l’éditer soit avec NOTEPAD ou WORDPAD, mais le mieux est de l’éditer avec EXCEL, vous ouvrez EXCEL et faites glisser le fichier dans la feuille EXCEL.
Ensuite il ne vous restera plus qu’à ajouter des lignes pour les filetages, ou bien enregistrer le fichier sous un autre nom et de remplacer les valeurs existantes pour créer un autre fichier de filetage pour des filetages trapézoïdaux par exemple.
Mais cela va se compliquer si comme moi le dossier de ces fichiers est verrouillé par l’administrateur, ou si vous voulez mettre ces fichiers en ressources communes.
Nota: pour éditer les fichiers nécessaire à la manipulation décrite ci-dessous il faudra s’assurer qu’il n’est pas dans un répertoire en lecture seule si ce n’est pas le cas il vous faudra en créer un autre et y enregistrer vos CATTSETTINGS, si vous ne savez pas comment faire, suivez ce lien)
Afin de palier à ce problème, vous pouvez suivre la manipulation à faire ci-dessous.
Tout d’abord créez un répertoire (le nom n’a aucune importance) et dans ce répertoire un sous-répertoire « standard », dans ce sous-répertoire vous y mettais les nouveaux fichiers de définition des filetages, ce n’est pas la peine de mettre ceux par défaut de CATIA dans la manip que nous allons faire ils seront pris en compte.
Ensuite éditer le fichier de votre environnement, sous Windows 7 clic droit sur « Démarrer » puis Tout les programmes > CATIA > Tools > Environnement Editor V5R20
Recherchez la ligne de la variable « CATReffilesPath » c’est la variable d’environnement qui indique le chemin des standard de références de CATIA.
Je sélectionne la variable « CATReffilesPath » puis éditer

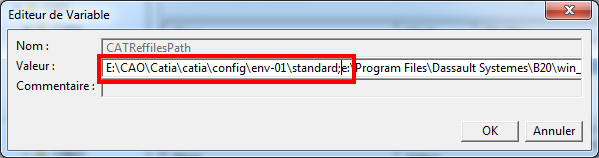

Entre «CATReffilesPath=» et «C:\Program Files\Dassault Systemes\B20\win_b64\reffiles», je rajoute le chemin du répertoire dans lequel se trouve les nouveaux fichiers de définition des filetages, pour moi ce sera E:\CAO\Catia\catia\config\env-01\standard; (ne pas oublier le point virgule)
Je n’efface pas la ligne d’origine de façon à ce que CATIA retrouve les fichiers par défaut ainsi que d’autres fichiers de configuration notamment les fichiers qui gèrent le langage des menus CATIA.
Enregistrez le fichier et démarrez CATIA, si je sélectionne la fonction « Trou »
Dans le rectangle rouge les standards de filetages CATIA, dans le rectangle bleue mes standards.
