Les scènes sous CATIA permettent de gérer des configurations de pièce (positions, affichage …) ainsi que des représentations en vue éclatée dans les mises en plan.
A partir de l’assemblage ci-dessous on va faire une vue éclatée à partir d’une scène :
Menu déroulant : ‘’Insertion / Nouvelle scène…’’ :
La fenêtre suivante va s’ouvrir :
On entre un nom de scène, et on laisse l’option ‘’Partielle’’ cochée :
Lorsque l’option ‘’Partielle’’ est cochée la scène sera mise à jour si dans l’assemblage nous modifions ou ajoutons des modèles 3D, avec l’option ‘’Complete’’ seul les modèles supprimés seront enlevés de la scène.
On valide, lorsque la couleur de fond d’écran passe en vert , c’est que nous somme en édition de scène.
Dans la scène on peut cacher des éléments ou déplacer des éléments, on peut également modifier la couleur des pièces mais cette modification sera effective également hors de la scène.
Dans la scène les éléments sont déplacés à l’aide de la boussole, pour cela il faut la déplacer du coin en haut à droite vers un élément de la scène, cet élément va servir de repère de direction pour la boussole :

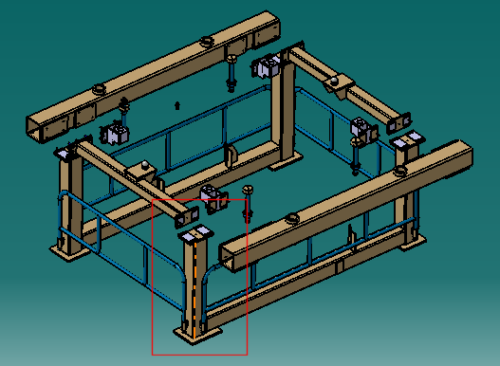

Ensuite on sélectionne l’élément à déplacer, puis on utilise la boussole pour le déplacer
Une fois les éléments déplacés on réinitialise la boussole :
On ne ferma pas la scène et on ouvre la mise en plan ou l’on veut faire apparaitre la vue en éclatée (ou en crée une nouvelle mise en plan)
Ont créé ensuite une vue iso :
Pour la création de la vue, on retourne dans la scène du modèle 3D et on sélectionne la scène avant de sélectionner l’arrête d’orientation de la vue iso, car même si on sélectionne l’arrête pour l’orientation de la vue dans la scène, celle-ci ne sera prise en compte que si l’on clique avant sur la scène.
On valide dans la mise en plan :
